تابلوهای کنترل پنل

تابلوهای کنترل پنل، محفظه‌ای فلزی است که شامل دستگاه‌ها و تجهیزات الکترونیکی مختلف برای کنترل الکتریکی و نظارت بر فرآیندهای مکانیکی است.

ویژگی‌های محفظه تابلوهای کنترل پنل

محفظه تابلوهای کنترل پنل  محفظه‌ای فلزی است که شامل کل محتویات یک تابلوهای کنترل پنل، از جمله تمام دستگاه‌ها و تجهیزات، می‌شود.

این محفظه‌ها معمولاً از آلومینیوم یا فولاد ضد زنگ ساخته می‌شوند و ابعاد آنها بسته به فرآیندی که کنترل می‌شود و تعداد دستگاه‌های موجود در آنها متفاوت است. این محفظه‌ها می‌توانند از چندین بخش تشکیل شوند که هر کدام دارای یک درب جداگانه هستند. اندازه تابلوهای کنترل پنل   معمولاً با تعداد درب‌های داخل محفظه مشخص می‌شود، به عنوان مثال، یک تابلوهای کنترل پنل تک درب یا دو درب.

 پنل‌های پشتی، ریل‌های DIN، کانال‌های سیم‌کشی

بیایید با پنل پشتی شروع کنیم. این یک ورق فلزی است که از داخل محفظه نصب می‌شود و به عنوان سوراخ نصب برای دستگاه‌های الکتریکی در تابلوهای کنترل پنل عمل می‌کند. این سوراخ‌ها ریل‌های DIN هستند. یک قطعه فلزی نازک، بلند و ریل مانند با عرض و طول استاندارد که برای نصب تجهیزات استفاده می‌شود. و آخرین نکته در این بخش: لوله‌ها. همانطور که ممکن است بدانید،

لوله‌های برق دو هدف را دنبال می‌کنند: اول، سازماندهی و مسیریابی کارآمد سیم‌کشی، و دوم، کاهش تداخل و تأثیر متقابل بین کابل‌ها از اجزای مختلف.

قطعات الکتریکی در تابلوهای کنترل پنل

۳.۱ قطع‌کننده مدار اصلی
این قطع‌کننده مدار در اولین نقطه ورود برق اصلی به تابلوهای کنترل پنل قرار دارد. برق تمام اجزای دیگر از این برق منشعب می‌شود، بنابراین این قطع‌کننده مدار به عنوان یک دستگاه نظارتی برای تمام اجزای تابلوهای کنترل پنل عمل می‌کند. سوئیچ قطع‌کننده مدار معمولاً در خارج از تتابلوهای کنترل پنل   قرار دارد تا در صورت لزوم برق را قطع کند. البته به خاطر داشته باشید که مسیر بالایی قطع‌کننده مدار حتی زمانی که قطع‌کننده مدار برق را قطع می‌کند، همچنان برق را حمل می‌کند.

ولتاژ مورد استفاده در تابلوهای کنترل معمولاً بین ۱۲۰ تا ۴۸۰ ولت است.

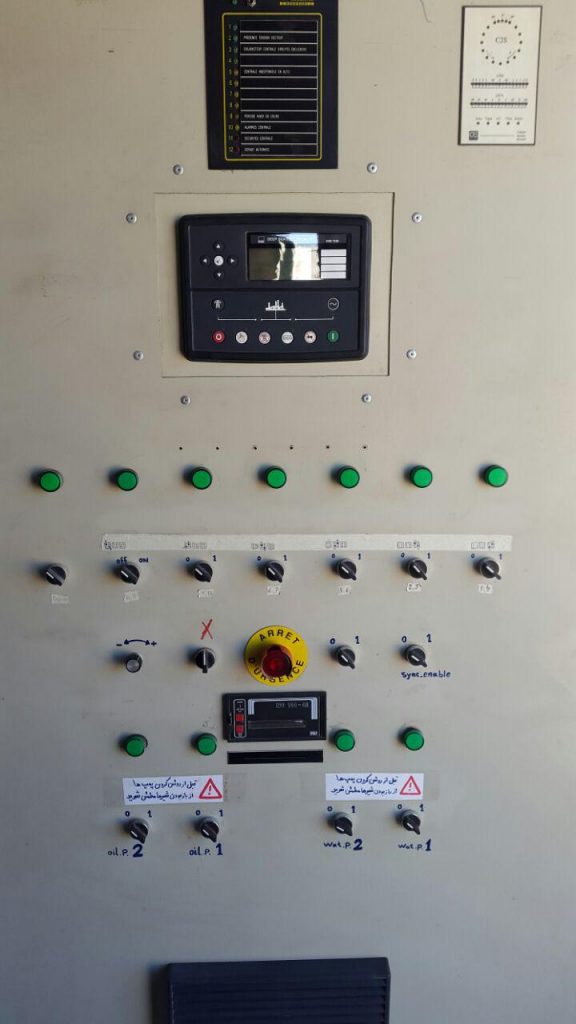

تابلوهای کنترل پنل

 رله‌ها و کنتاکتورها

خروجی‌های PLC به یک بانک رله هدایت می‌شوند، جایی که این رله‌ها اتصالات داخلی را باز و بسته می‌کنند تا دستورات روشن و خاموش را به دستگاه‌های خط تولید ارسال کنند رله‌های کوچک برای کنترل چراغ‌ها و دستگاه‌های کوچک مانند فن‌ها، لامپ‌ها و غیره استفاده می‌شوند، در حالی که رله‌های بزرگتر برای کنترل دستگاه‌های بزرگ استفاده می‌شوند. این رله‌های بزرگ کنتاکتور نامیده می‌شوند.

 سوئیچ شبکه

پنل کنترل همچنین شامل سوئیچ شبکه است که معمولاً در نزدیکی PLC نصب می‌شود. این سوئیچ به ۲۴ ولت نیاز دارد و به عنوان یک رابط یا مرکز ارتباطی بین PLC و دستگاه‌های خط تولید که به شبکه نیز متصل هستند، عمل می‌کند.

 رابط انسان و ماشین

قبلاً اشاره کردیم که در هر تابلوهای کنترل پنل  برق و جریان ورودی پس از طی مراحل ایمنی و تبدیل، به قطعات و دستگاه‌های مختلف درون آن توزیع می‌شود. به این ترتیب، یک فرآیند صرف نظر از اندازه آن، به صورت تیمی کنترل و نظارت می‌شود. همچنین اشاره کردیم که کابینت‌های کنترل در اندازه‌های مختلف تولید می‌شوند، اما در نهایت، محتویات داخلی آنها یکسان است و شامل همان عناصری است که در اینجا مورد بحث قرار دادیم.
